Гнездо шариковое форсунки CBN NIP FR

#id: 163

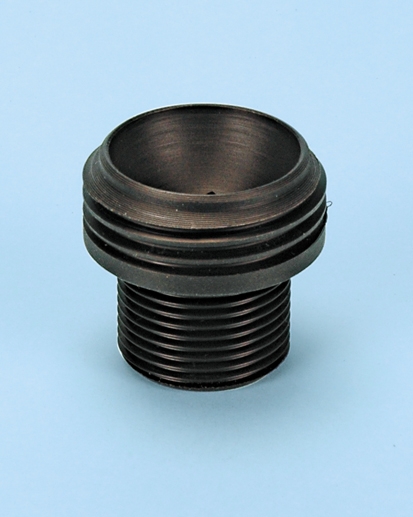

Шарнирный резьбовой держатель CBN NIP FR



Назначение и конструктивные особенности

Шарнирное гнездо (поворотный шаровой адаптер) серии CBN NIP FR разработано для комплектации быстросъемных полимерных гидросистем линейки FR Faster. Данный компонент выполняет функцию подвижного резьбового фиксатора. Он позволяет интегрировать распылительное сопло в напорный коллектор с возможностью последующей прецизионной регулировки вектора и угла направленности факела.

Конструктивно узел представляет собой сферический поворотный вкладыш с резьбовым каналом. Шарнир устанавливается в специализированный посадочный хомут серии CBN FR, фиксируемый на трубопроводе. Изделие выпускается в двух технологических модификациях: высокоточное литье под давлением либо прецизионная механическая обработка на станках с ЧПУ.



Ключевые преимущества

• Адаптивное позиционирование струи. Шарнирное сопряжение позволяет оперативно корректировать направление распыла без демонтажа и перестройки всей трубной разводки.
• Высокая химическая и термическая стойкость. Композитный полипропилен, армированный стекловолокном, не подвержен коррозии и инертен к воздействию агрессивных жидких сред.
• Ультрабыстрый монтаж по технологии Faster. Для интеграции узла в систему достаточно подготовить одно радиальное отверстие в магистрали, установить уплотнение и зафиксировать конструкцию пружинной скобой из нержавеющей стали AISI 316.
• Уникальная размерная сетка. Наличие компактной модификации шарнира позволяет разворачивать автоматические линии распыления на трубах малых диаметров (1/2" и 3/4"), что является эксклюзивным инженерным решением на рынке.



Индустриальные области применения

• Быстросборные пластиковые гидросистемы: комплектация контуров промышленного распыления воды, дезинфицирующих средств и химических растворов.
• Технологические процессы: линии поверхностной промывки деталей, оборотного орошения, пылеподавления, полива и кондиционирования сырья.
• Модернизация коллекторов: оперативное развертывание распылительных рамп на базе пластиковых и металлических труб диаметром от 20 до 63 мм.



Технические характеристики

• Тип компонента: поворотный шаровой держатель (шарнирный ниппель) с резьбовым портом.
• Конструкционный материал: полипропилен, усиленный стекловолоконным наполнителем.
• Максимальное рабочее давление: до 7 бар (при сохранении абсолютной герметичности стыка).
• Предельная температура рабочей среды: до 80 °C.
• Варианты конструктивного исполнения:
  • Малый зажим: диаметр сферы шарнира - 22 мм; для монтажных хомутов типоразмеров 1/2", 3/4" и 1".
  • Большой зажим: диаметр сферы шарнира - 30 мм; для монтажных хомутов типоразмеров 1", 1 1/4", 1 1/2" и 2".
