Форсунка плоского распыления малого расхода жидкостей, тип BEX FH

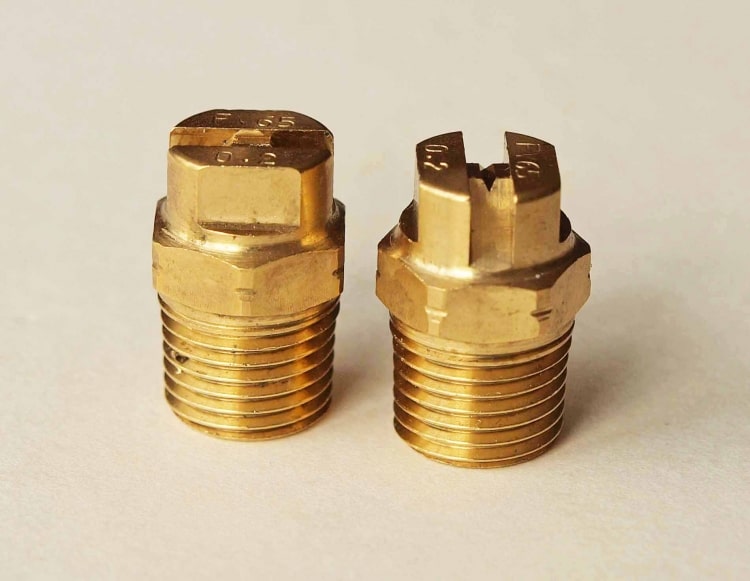

Форсунка плоского распыления малого расхода BEX FH

#id: 74

Модель BEX FH представляет собой промышленное плоскоструйное (веерное) распылительное устройство низкой производительности. Изделие разработано для высокоточного и экономичного нанесения технологических жидкостей в контурах смазки, охлаждения и локальной промывки, где жестко лимитирован объем подачи жидкой среды.



Конструктивные и эксплуатационные особенности

• Оптимизированная гидродинамика: модификация FH обеспечивает минимальный объем подачи при сохранении высокой стабильности геометрии факела и однородности плотности потока.
• Параболическое распределение: веерообразная струя имеет плавное снижение интенсивности орошения к периферийным краям. Это позволяет монтировать форсунки в многорядные коллекторы внахлест для создания абсолютно равномерной общей полосы покрытия.
• Экономичность: профиль сопла ориентирован на создание тонкого слоя жидкости без избыточного переувлажнения рабочей зоны и без привлечения высокой ударной силы струи.



Технические характеристики

• Монтажное подключение: стандартная коническая трубная резьба 1/8", 1/4" или 3/8" (стандарты BSPT / NPT), обеспечивающая удобную интеграцию в распределительные рампы и стойки.
• Угол раскрытия факела: от 5° до 110° (номинальный диапазон аналогичен базовой серии BEX F; конкретный угол подбирается по коду пропускной способности Flow Factor).
• Производительность (расход): в пределах единиц литров в минуту при стандартном давлении 2-3 бар (точные параметры зависят от калибра сопла и угла распыла, занимая промежуточную нишу рядом со смежными сериями, такими как BEX ZFT с расходом 1,2-2,0 л/мин).
• Конструкционные материалы: латунь, коррозионностойкие стали марок AISI 303 и AISI 316. Для работы в агрессивных химических средах по индивидуальному запросу поставляются полимерные исполнения.



Области промышленного применения

• Прецизионное нанесение покрытий: дозированное распределение индустриальных смазок, антиадгезивов и разделительных агентов на приводные валы, транспортерные ленты, вырубные штампы и пресс-формы.
• Ресурсосберегающая очистка: финишная мойка и промежуточная промывка узлов, деталей, конвейерных полотен и узлов пищевого оборудования в условиях строгого контроля расхода технической воды.
• Тонкослойное увлажнение: охлаждение и кондиционирование продукции на поточных линиях, требующих деликатного поверхностного орошения без риска образования потеков и перенасыщения влагой.
