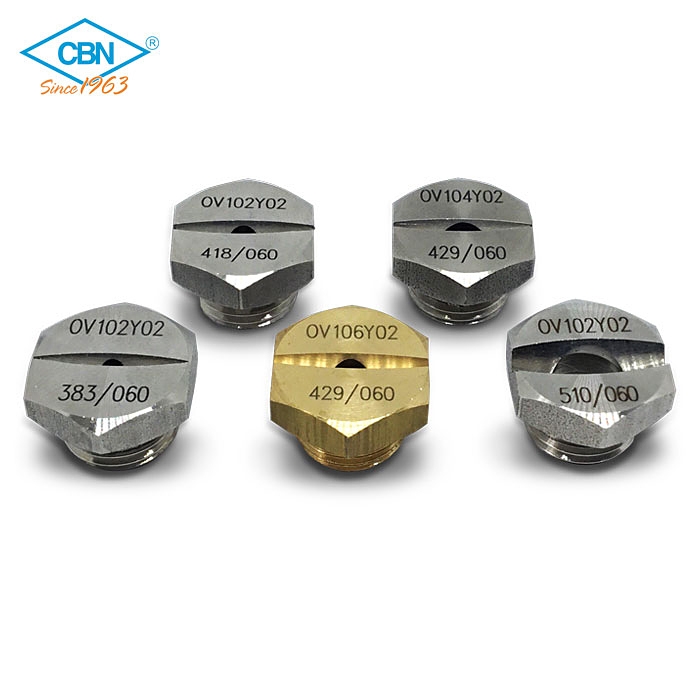

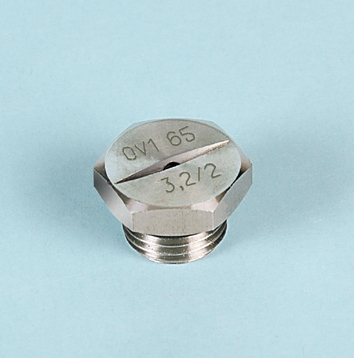

Форсунка для плоского распыления короткая малого размера типа CBN OV1

Форсунка плоского распыления короткая малого размера CBN OV1

#id: 107

Малогабаритная плоскоструйная форсунка CBN OV1 разработана специально для интеграции в компактные монтажные зоны. Модель оптимизирована для работы в режимах низкого и среднего гидрорасхода, обеспечивая стабильный плоскоструйный факел при минимальном вылете корпуса.



Технические характеристики и конструкция

• Ультракомпактное исполнение: укороченный корпус позволяет монтировать форсунку в узких распределительных стойках, моечных головках и внутри конвейерных линий с дефицитом свободного пространства.
• Широкий угловой диапазон: углы раскрытия факела варьируются от 25° до 120°. Геометрия потока сохраняет стабильность с незначительным расширением контура при повышении давления.
• Параметры гидрорасхода: пропускная способность модификаций охватывает диапазон от 1,2 до 40 л/мин. Это обеспечивает гибкость настройки как для экономного смачивания, так и для стандартной промывки.
• Монтажные габариты: комплектуется наружной присоединительной резьбой 1/4" или 3/8" стандартов BSPT и NPT, что упрощает прямую интеграцию в типовые промышленные магистрали.
• Вариативность материалов: в зависимости от условий эксплуатации корпус изготавливается из латуни, износостойкой нержавеющей стали марок AISI 303 и AISI 316 или химстойкого полипропилена (PP).
• Однородность покрытия: плоский веерообразный профиль с симметричным распределением жидкости позволяет устанавливать сопла в плотные линейные группы. Взаимное перекрытие соседних струй гарантирует сплошную обработку полосы без слепых зон.



Эксплуатационные преимущества

• Плотная компоновка: малые габариты сопла идеальны для проектирования многозонных модульных коллекторов и автоматических моечных машин, где требуется близкое расположение форсунок друг к другу.
• Универсальность по рабочим средам: подбор правильного материального исполнения (металл или полимер) позволяет использовать форсунку для распыления технологической воды, смазочных эмульсий, растворителей и слабоагрессивных химических растворов.



Типовые области применения

• Деликатная и поточная мойка деталей:
  • Комплектация малогабаритных промышленных моечных машин и конвейерных линий для очистки мелких деталей.
  • Ополаскивание оборотной тары, лотков, ящиков и пищевых контейнеров на автоматических узлах очистки.
• Санитарно-техническое обслуживание оборудования:
  • Непрерывная промывка сетчатых барабанов, напорных фильтров, приводных валов и транспортерных лент.
  • Очистка внутренних стенок емкостного парка и распределительных шлангов в условиях ограниченного доступа.
• Гидротермическая обработка и кондиционирование:
  • Поверхностное охлаждение металлических заготовок, калиброванных прутков и прокатных роликов.
  • Дозированное увлажнение сырьевых компонентов, движущихся лент и сыпучих материалов.
• Точечное нанесение технологических составов:
  • Распыление формовочных смазок, антиадгезионных средств и разделительных агентов на рабочие матрицы, штампы и прессы в стесненных монтажных зонах.







Скачай каталог форсунка плоского распыления короткая малого размера CBN OV1
