Застежка для шариковой насадки BEX K-BALL: быстрый зажим на трубу

Застежка для шариковой насадки на трубу BEX K-BALL

#id: 146

Описание:

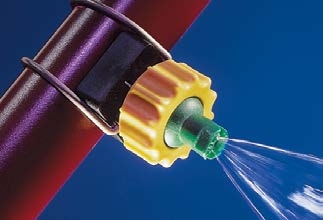

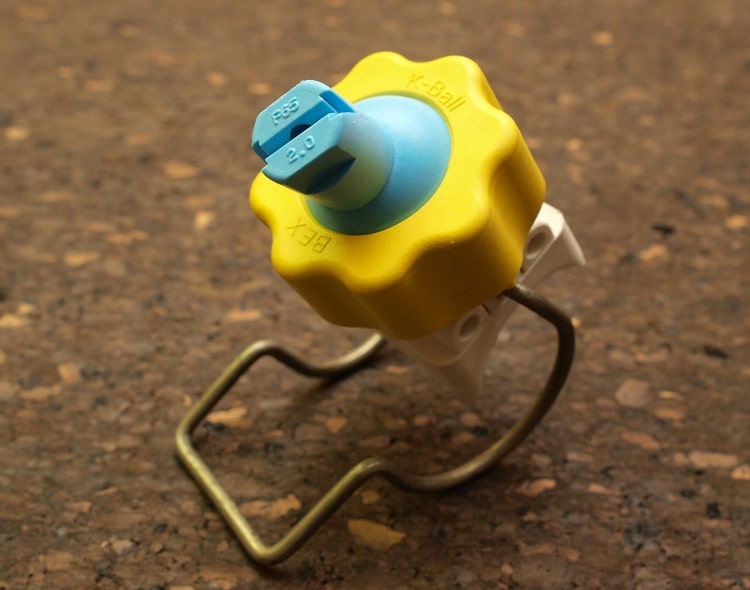

Быстросъемные монтажные зажимы серии BEX K-BALL - это промышленная система фиксации шарнирных (поворотных) форсунок, предназначенная для оперативного монтажа на трубопроводы с предварительно подготовленным перфорационным отверстием диаметром 9/16" (14–15 мм). Конструкция представляет собой высоконадежный пружинный замок, который охватывает трубу и обеспечивает герметичное соединение распылительного узла без использования резьбовых адаптеров или приварных ниппелей. Система рассчитана на эксплуатацию в гидравлических контурах с рабочим давлением до 7 бар.



Конструктивное исполнение и материалы

• Монтажный зажим: силовой обхватывающий элемент, изготовленный из коррозионностойкой пружинной стали, обеспечивающей стабильный прижим на протяжении всего срока службы.
• Корпус насадки: выпускается в двух вариантах исполнения:
  • Химически стойкий полипропилен, армированный стекловолокном (для стандартных условий).
  • Поливинилиденфторид (ПВДФ/PVDF) - для работы в агрессивных средах и при высоких температурах.
• Фиксирующий узел: полимерная стопорная гайка с усиленной упорной резьбой, гарантирующая прецизионную фиксацию шарнирной головки.



Функциональные возможности и юстировка

• Механизм «One-Click»: монтаж и демонтаж форсунки осуществляются одним движением рычага зажимного механизма, что радикально сокращает время сервисного обслуживания.
• Пространственная регулировка: интегрированная шаровая опора позволяет изменять вектор факела распыления в конусе 30°, обеспечивая точную настройку зоны орошения.
• Адаптивность системы: конструкция K-BALL поддерживает установку сменных головок с различными типами распыления, а также адаптеров для перехода на быстросъемные системы ZIP-TIP или стандартные резьбовые соединения.



Технические параметры и эксплуатация

• Рабочая среда: давление до 7 бар (в стандартном исполнении). Для систем с повышенными гидронагрузками предусмотрено использование сдвоенных стальных зажимов.
• Монтажный интерфейс: посадка непосредственно на гладкую трубу через отверстие Ø 14-15 мм. Отсутствие необходимости нарезания резьбы минимизирует трудозатраты при сборке коллектора.
• Серия BF K-Ball: специализированная линейка для формирования плоскоструйного веерного факела, обеспечивающая высокую ударную силу потока.



Области промышленного внедрения

• Конвейерные моечные системы: очистка оборотной тары, ящиков, паллет и производственного инвентаря.
• Линии химической подготовки: фосфатирование, обезжиривание и пассивация изделий перед финишной окраской.
• Технологическое охлаждение: терморегуляция пластиковых экструдированных труб и промышленного оборудования.
• Агропромышленный сектор: автоматизированные системы гидросмыва и дезинфекции на фермерских хозяйствах.
• Индустриальное увлажнение: орошение и пылеподавление в закрытых цехах.



Ключевые преимущества

• Безрезьбовой монтаж: исключение рисков повреждения резьбы и упрощение конструкции коллектора.
• Герметичность и стабильность: стальной зажим гарантирует плотное прилегание уплотнения даже при вибрационных нагрузках.
• Гибкость настройки: возможность оперативной замены типа распылителя без демонтажа всей крепежной системы.
• Химическая стойкость: применение высокотехнологичных полимеров (PP-GF, PVDF) для работы с агрессивными реагентами.





Скачай каталог застежка для шариковой насадки на трубу BEX K-BALL
