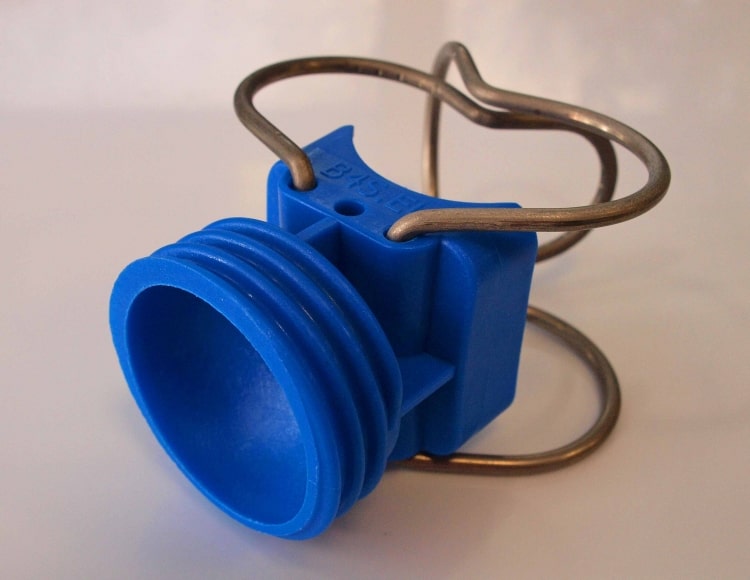

Зажим форсунок на трубу B4S ZPL для простого и быстрого монтажа

Зажим форсунок распыления на трубу B4S ZPL

#id: 363

Быстроразъемные зажимные хомуты серии B4S ZPL - это специализированные монтажные хомуты из композитного полимера, предназначенные для оперативной фиксации шарнирных распылительных узлов на магистральных трубопроводах круглого сечения. Данная серия изделий выпускается в Европейском Союзе на производственных мощностях компании B4S. Оснастка ориентирована на интеграцию в технологические контуры с максимальным гидравлическим давлением до 7 бар и пиковой температурой рабочей среды до 80 °C.



Конструкционные материалы и физико-химические свойства

• Корпус и фиксирующая накидная гайка: изготовлены из термостабилизированного полипропилена, армированного стекловолокном в объеме 30% (PP-GF30). Данный конструкционный пластик отличается повышенным модулем упругости, сохранением геометрии при циклических нагрузках и химической инертностью к воздействию большинства кислот и щелочей.
• Силовой пружинный блок: выполнен из высокоупругой хромоникелевой аустенитной стали марки AISI 302. Этот сплав гарантирует сохранение прижимного усилия и предотвращает межкристаллитную коррозию в условиях постоянного контакта с агрессивными испарениями.



Технические параметры монтажа и юстировки

• Адаптивность посадочного места: внутренний диаметр приемного сферического гнезда составляет 35 мм, что соответствует международному промышленному стандарту для поворотных распылителей.
• Пространственная регулировка: конфигурация зажимного узла позволяет изменять вектор факела распыления, отклоняя ось форсунки на угол до 40° без смещения самого хомута на трубе.
• Диапазон диаметров сверления: конструкция допускает сопряжение с отверстиями в трубах от 14 до 21 мм при использовании соответствующих адаптеров.
• Альтернативное резьбовое крепление: при необходимости жесткой резьбовой фиксации без использования зажимов применяется специализированная гайка серии B4S NPL 001.



Кросс-системная совместимость



Монтажная база хомутов серии B4S ZPL обладает полной функциональной взаимозаменяемостью (Cross-reference) с ведущими мировыми аналогами:

• Интеграция с распылителями B4S: полная совместимость с плоскоструйными соплами серии DPL, полноконусными модулями SFO, а также специализированными форсунками линеек C100 и C125.
• Адаптация под сторонние резьбы: возможность установки шарнирных сфер с внутренней резьбой 1/4" или 3/8" для подключения любых типов стандартных форсунок.
• Совместимость с байонетными стандартами: прямое подключение узлов распыления систем BEX и C.B.N.
• Взаимозаменяемость с зарубежными брендами: изделия полностью идентичны посадочным местам и могут замещать оригинальные хомуты компаний PNR (Италия) и ELPIS (Польша).



Отраслевые направления эксплуатации

• Химическая подготовка металлов: линии фосфатирования, обезжиривания и травления в составе автоматизированных окрасочных комплексов.
• Пищевое производство: циклический клининг технологического оборудования, мойка пластиковой тары, поддонов и стеклянных емкостей.
• Металлообработка: подача смазочно-охлаждающих жидкостей (СОЖ) и смыв технологического шлама.
• Агропромышленный сектор: автоматические системы смыва отходов на животноводческих предприятиях.
• Дорожно-строительный сектор: стационарные рампы для гидроорошения и обеспыливания асфальтовых покрытий.
