Зажим с форсункой плоского распыла, штыковое крепление: CBN OVW IR

Зажим с форсункой плоского распыла крепление штыковое CBN OVW IR

#id: 133

Быстросъемная система распыления CBN OVW IR: компактное решение для контуров низкого давления



Функциональная концепция

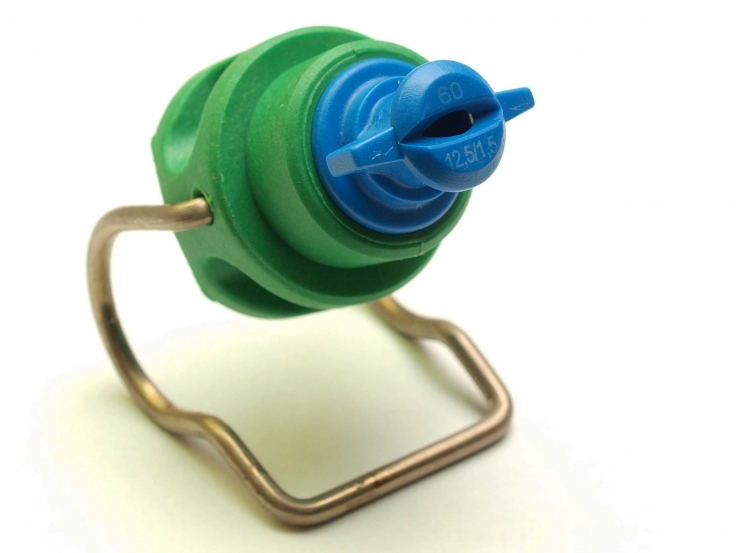

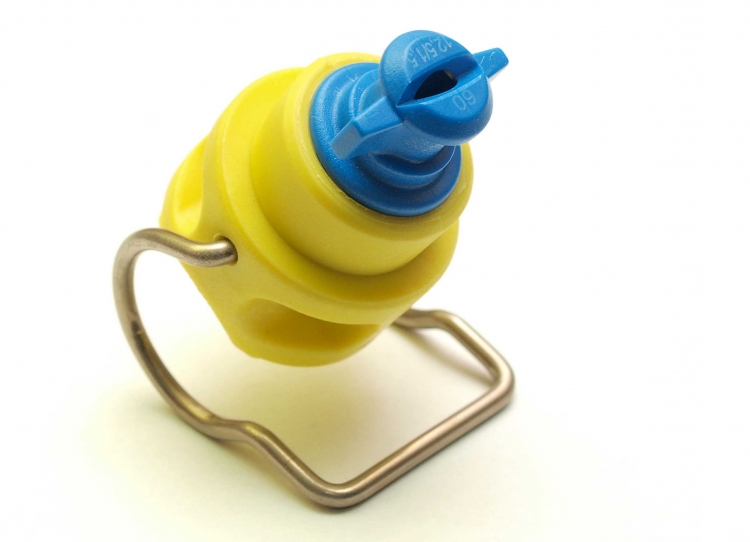

Комплект CBN OVW IR объединяет в себе надежный пружинный хомут и плоскоструйную форсунку с байонетным (штыковым) интерфейсом. Данная система разработана для оперативного развертывания гидросетей на гладких магистральных трубах. Ключевым преимуществом является использование быстроразъемного соединения, которое позволяет производить замену распылителей вручную, минимизируя простои технологических линий.



Технические параметры и материальное исполнение:

• Механика фиксации: Пружинный зажим из высоколегированной нержавеющей стали AISI 316 гарантирует стабильное прижимное усилие на трубах диаметром 1-2 дюйма.
• Гидравлические показатели: Система оптимизирована для работы при давлении до 5 бар. Расход жидкости составляет 2,5-20 л/мин (при эталонном давлении 2 бар).
• Геометрия факела: Доступны модификации с углами распыления 45°, 60°, 90° и 120°.
• Стойкость материалов: Корпус форсунки выполняется из химически инертного полипропилена или латуни. Герметичность узла сохраняется при температуре среды до +70°C.



Области применения:

• Промышленная очистка: Системы мойки деталей и оборотной тары.
• Химическая подготовка: Предварительные этапы обезжиривания и фосфатирования поверхностей.
• Гидроорошение: Распыление воды в климатических и технологических установках низкого давления.
