Форсунка мглового распыления BEX CL, тип потока - полый конус

Форсунка полого конуса мглового распыления BEX CL

#id: 95

Описание продукта

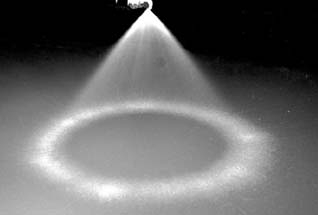

Форсунка полого конуса мглового распыления BEX CL - это надежная однофазная гидравлическая форсунка, предназначенная для создания равномерного тумана с мелкими каплями. Модель отличается встроенным фильтром для предотвращения засоров, высокой износостойкостью и точным распределением распыла в форме полого конуса, что обеспечивает эффективное покрытие больших площадей при минимальном расходе.



Технические характеристики

• Угол распыла: 80° (постоянный для всех размеров, обеспечивает широкий охват).
• Расход жидкости: от 2,33 до 105 л/ч (при стандартном давлении 2-10 бар; зависит от размера отверстия и давления - например, CL-2: ~2,5 л/ч при 3 бар, CL-8: ~100 л/ч при 7 бар).
• Соединение: наружная или внутренняя резьба ¼" NPT/BSPT, длина корпуса ~50 мм.
• Диаметр отверстия: от 0,5 до 3,0 мм (стандартные размеры: CL2-CL8).
• Рабочее давление: 1-15 бар (оптимально 3-10 бар), максимальная температура жидкости до 150°C.
• Материалы: нержавеющая сталь SS303 (стандарт) или SS316 (для коррозионных сред); опции -латунь, пластик.
• Особенности: встроенный конусный фильтр (сетка 50-100 меш), симметричный распыл, капли 50-150 мкм для тумана, низкое давление пуска.



Конструкция и принцип работы



Форсунка имеет простую конструкцию: входной патрубок с фильтром, каналы для ускорения потока и тарельчатый диск для формирования полого конуса. Жидкость под давлением проходит через фильтр, сужается в каналах и выходит через отверстие, создавая вращение и распыление в туман без дополнительных фаз (воздуха или газа). Это обеспечивает стабильность при переменном давлении и минимальный риск поломок.



Область использования

• Промышленное увлажнение и охлаждения: текстильные фабрики, теплицы, системы кондиционирования воздуха.
• Подавление пыли и очистка: шахты, склады, строительные площадки, промывка поверхностей.
• Абсорбция газов и химическая обработка: нейтрализация паров, покрытия, фосфатирование металлов.
• Сельское хозяйство: опрыскивание растений, охлаждение животноводческих ферм.
• Другие: пожаротушение (вспомогательное), смазка, охлаждение инструментов в металлообработке.
